LED-waarschuwingslichtenvormen een belangrijk onderdeel van moderne voertuigzichtsystemen die worden gebruikt in nood-, utiliteits-, bouw-, landbouw-, wegenwacht-, transport-, industriële en speciale voertuigen. Hun rol gaat verder dan het produceren van helder knipperlicht. Een goed ontworpen waarschuwingssysteem moet de bedrijfstoestand van een voertuig duidelijk communiceren tijdens het werken met de voertuigcarrosserie, de elektrische architectuur, de montagepositie, optische vereisten, blootstelling aan het milieu en toepasselijke regelgeving. Lichtkleur, straalverdeling, flitspatroon, synchronisatie, behuizingsconstructie en controllerontwerp hebben allemaal invloed op hoe effectief een waarschuwingssignaal wordt waargenomen. Het begrijpen van deze factoren helpt voertuigfabrikanten, wagenparkbeheerders, integrators en ontwerpers van apparatuur waarschuwingssystemen te ontwikkelen die praktisch, duurzaam, onderhoudbaar en geschikt zijn voor de omstandigheden waarin het voertuig functioneert.
Inhoudsopgave
Klik op een onderwerp om direct naar de sectie te gaan.
- 1. Wat is het echte doel van voertuigwaarschuwingsverlichting?
- 2. Hoe verbetert LED-technologie de waarschuwingsprestaties?
- 3. Welke waarschuwingslichtconfiguraties zijn beschikbaar?
- 4. Hoe moet de kleur van het waarschuwingslicht worden geselecteerd?
- 5. Waarom zijn optica, flitspatronen en kijkhoeken belangrijk?
- 6. Waar moeten waarschuwingslichten worden gemonteerd?
- 7. Met welke omgevingsomstandigheden moet rekening worden gehouden?
- 8. Welke invloed hebben elektrische systemen en controllers op de werking?
- 9. Hoe kunnen waarschuwingssystemen in verschillende voertuigen worden geïntegreerd?
- 10. Hoe moeten naleving en testen worden geëvalueerd?
- 11. Wat zijn de meest voorkomende selectiefouten?
- 12. Hoe kunnen fabrikanten de systeembetrouwbaarheid verbeteren?
- 13. Wat moet een praktische technische specificatie bevatten?
- 14. Veelgestelde vragen
Wat is het echte doel van voertuigwaarschuwingsverlichting?
Waarschuwingsverlichting is in wezen een visueel communicatiesysteem. Het is zijn taak om de juiste aandacht te trekken en omwonenden te helpen begrijpen dat een voertuig een bijzondere bedrijfstoestand heeft.
Een waarschuwingssignaal kan erop duiden dat een voertuig reageert op een noodsituatie, langs een rijbaan werkt, langzaam rijdt, infrastructuur onderhoudt, in een tijdelijk werkgebied opereert, uitrusting sleept of een andere taak uitvoert waarvoor extra aandacht van mensen in de buurt vereist is.
Hierdoor is waarschuwingsverlichting anders dan gewone voertuigverlichting. Koplampen, remlichten, richtingaanwijzers en markeringslichten communiceren voornamelijk normale voertuigfuncties. Een waarschuwingssysteem voegt nog een laag informatie toe over de status van het voertuig of de gebruiksomgeving.
Het onderscheid wordt vooral belangrijk wanneer een voertuig in verschillende omgevingen rijdt. Een bedrijfswagen kan overdag door een stad rijden, 's avonds langs een weg stoppen, een bouwterrein betreden en dicht bij voetgangers of machines werken. Hetzelfde fysieke voertuig kan daarom zichtbaarheid vanuit verschillende richtingen nodig hebben onder zeer verschillende achtergrondverlichtingsomstandigheden.
Het systeem moet mensen in de omgeving helpen herkennen dat het voertuig zich in een bijzondere bedrijfstoestand bevindt.
Lichtverdeling moet het voertuig zichtbaar maken vanuit de hoeken die er in de daadwerkelijke werkomgeving toe doen.
Herhaalbare patronen en duidelijke bedieningselementen zorgen ervoor dat operators het waarschuwingssysteem voorspelbaar kunnen gebruiken.
De waarschuwingsapparatuur moet samenwerken met de voertuigstructuur, het elektrische systeem, de bedieningselementen en andere geïnstalleerde componenten.
Een van de meest voorkomende misverstanden is dat waarschuwingsprestaties eenvoudigweg een kwestie van helderheid zijn. In werkelijkheid hangt nuttig zicht af van helderheid, kijkhoek, achtergrondcontrast, flitsgedrag, lensontwerp, montagehoogte, voertuiggeometrie, weer en de visuele omgeving rondom het voertuig.
Een zeer heldere module die achter een obstakel is gemonteerd, kan een minder nuttige waarschuwingsdekking opleveren dan een middelmatig krachtig systeem dat correct rond het voertuig is geplaatst. Op dezelfde manier kan een signaal dat er indrukwekkend uitziet in een donkere werkplaats zich anders gedragen in zonlicht, zware regen, mist, stof of een omgeving met meerdere heldere lichtbronnen.
Hoe verbetert LED-technologie de waarschuwingsprestaties?
LED-technologie heeft het ontwerp van voertuigwaarschuwingsproducten getransformeerd. Met solid-state LED's kunnen fabrikanten compacte modules bouwen met flexibele optische opstellingen, elektronische besturing en sterk geïntegreerde behuizingen.
De flexibiliteit van LED-plaatsing is een van de belangrijkste voordelen. Er kunnen meerdere emitters achter een lens, langs een balk, in een compacte lichtkop of over meerdere gedistribueerde modules worden geplaatst. Hierdoor kunnen ontwerpers waarschuwingspatronen creëren die zijn afgestemd op specifieke kijkhoeken, in plaats van de lamp als een enkele puntbron te behandelen.
Compacte productarchitectuur
LED-modules kunnen in relatief kleine pakketten worden ontworpen, waardoor het mogelijk wordt waarschuwingsfuncties te integreren in roosters, bumpers, spiegels, zijpanelen, dakconstructies, viziergebieden en andere beperkte locaties. Dit is handig voor moderne voertuigen waarbij exterieurstyling, aerodynamische vereisten en uitrustingsintegratie er allemaal toe doen.
Elektronische flitscontrole
LED's kunnen elektronisch met nauwkeurige timing worden geschakeld. Dit ondersteunt meerdere flitspatronen, gesynchroniseerde werking, afwisselende sequenties, richtingsfuncties en ander gecontroleerd gedrag.
Elektronische besturing maakt het ook eenvoudiger om meerdere modules te coördineren. Voor- en achterproducten kunnen bijvoorbeeld samen werken, terwijl zijmodules extra dekking creëren onder zijdelingse hoeken.
Duurzaamheid van solid-state constructie
LED-producten zijn niet afhankelijk van een traditionele gloeidraad in de lichtbron. Dat verandert de constructie van de lamp en kan de gevoeligheid voor bepaalde soorten mechanische storingen die verband houden met gloeidraadgebaseerde lichtbronnen verminderen.
Thermisch ontwerp blijft belangrijk
LED-technologie produceert nog steeds warmte. Hoewel LED-systemen efficiënt zijn, beïnvloedt hun interne temperatuur het elektronische en optische gedrag. Het ontwerp van de behuizing, de warmteafvoer, de installatielocatie, de omgevingstemperatuur en de gebruiksduur kunnen allemaal de thermische prestaties beïnvloeden.
| Technologie gebied | Wat het beïnvloedt | Praktische overweging |
|---|---|---|
| Indeling LED-emitter | Uitgang en optische dekking | Zorg ervoor dat de opstelling van de zenders overeenkomt met de vereiste kijkhoeken |
| Optische lens | Vorm en verdeling van de straal | Bekijk de daadwerkelijke dekking in plaats van alleen de output |
| Huisvesting | Bescherming en thermisch gedrag | Stem het behuizingsontwerp af op de installatieomgeving |
| Besturingselektronica | Patronen en synchronisatie | Gebruik duidelijk gedefinieerde bedrijfsmodi |
Het belangrijke punt is dat LED's een technologieplatform zijn en geen complete waarschuwingsoplossing op zichzelf. Optisch ontwerp, elektronica, thermisch beheer, behuizingsconstructie, montage en besturingslogica bepalen hoe effectief die technologie presteert op een daadwerkelijk voertuig.
Welke waarschuwingslichtconfiguraties zijn beschikbaar?
Moderne voertuigwaarschuwingssystemen zijn verkrijgbaar in verschillende fysieke vormen. Elke configuratie is ontworpen rond een andere installatievereiste, en professionele voertuigen combineren vaak verschillende typen om een bredere dekking te bereiken.
Op het dak gemonteerde lichtbalken
Lichtbalken worden doorgaans over het dak geïnstalleerd en kunnen meerdere optische modules bevatten die zijn gerangschikt om voorwaartse, achterwaartse en zijdekking te bieden.
Door hun verhoogde positie kan het waarschuwingssignaal zichtbaar blijven boven andere voertuigconstructies. De montagepositie op het dak stelt het product echter ook bloot aan windbelasting, weersomstandigheden, trillingen en een grotere totale voertuighoogte.

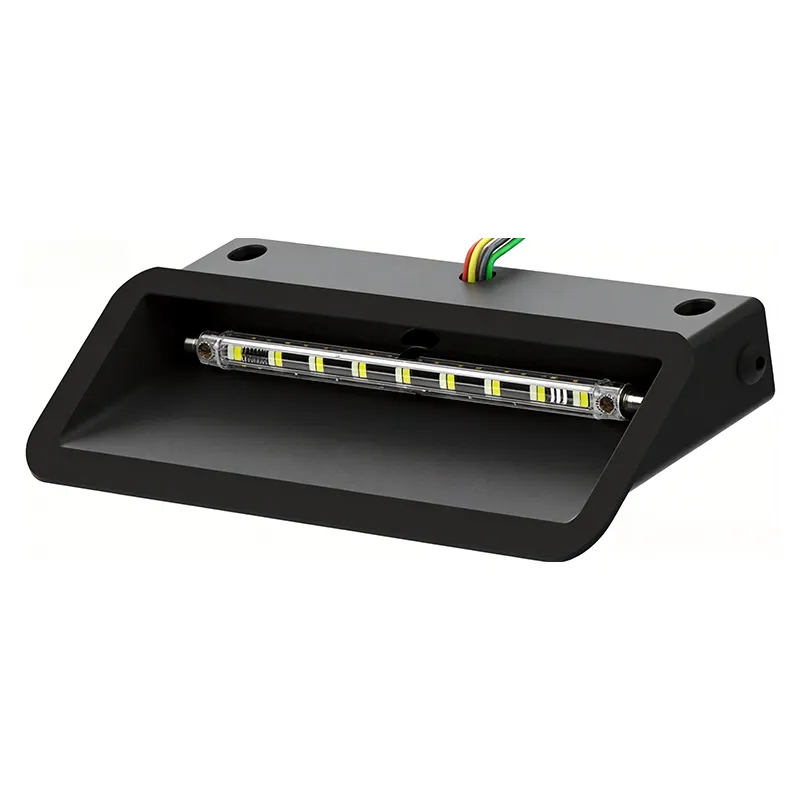

Compacte lampenkoppen
Lichtkoppen zijn kleinere individuele modules die over het voertuig kunnen worden verdeeld. Ze worden vaak gebruikt in grilleopeningen, bumpers, zijpanelen, carrosserie aan de achterkant, spiegelgebieden of andere locaties waar een grote lichtbalk niet praktisch is.
Gedistribueerde verlichtingskoppen kunnen bijzonder nuttig zijn voor het dichten van gaten in het zicht die ontstaan door carrosserie of uitrusting.
Bakens
Bakens worden meestal op een verhoogd punt geplaatst en geven een zeer herkenbaar waarschuwingssignaal. Door hun cilindrische of compacte vorm kunnen ze worden gemonteerd op voertuigdaken, uitrustingsconstructies of speciale platforms.
Verborgen systemen
Er worden verborgen modules geïnstalleerd achter bestaande voertuigconstructies, waardoor de waarschuwingsfunctie visueel discreet blijft wanneer deze niet in werking is. Installatie vereist een zorgvuldige afweging van optische speling, warmteafvoer, bedrading en servicetoegang.
Op het vizier gemonteerde systemen
Viziereenheden worden in het voertuig nabij de bovenste voorruit geïnstalleerd. Ze kunnen voorwaartse waarschuwingsverlichting bieden terwijl ze een compact installatieoppervlak behouden.
Het belangrijkste probleem is ervoor te zorgen dat het systeem geen overmatige reflecties veroorzaakt of het zicht van de machinist belemmert.
Richtingwaarschuwingssystemen
Richtingele systemen gebruiken gecontroleerde sequenties om beweging naar links, rechts of midden te communiceren. Ze zijn vooral relevant voor wegkanthulpvoertuigen, verkeersmanagementvoertuigen, bergingswagens en werkvoertuigen die rond actieve verkeersgebieden rijden.
| Configuratie | Typische installatie | Belangrijkste voordeel | Belangrijkste overweging |
|---|---|---|---|
| Lichtbalk | Dak | Brede verhoogde zichtbaarheid | Montage, hoogte, blootstelling aan wind |
| Lichthoofd | Grille, bumper, zijkant, achterkant | Flexibele gedistribueerde plaatsing | Optische richting en beschikbare inbouwdiepte |
| Baken | Verhoogde montagepositie | Opvallend waarschuwingssignaal op hoog niveau | Bevestigingssterkte en totale voertuighoogte |
| Schuilplaats | Achter voertuigpanelen | Discrete integratie | Duidelijk optisch pad en thermisch beheer |
| Viziereenheid | Bovenste voorruit aan de binnenkant | Compacte voorwaartse waarschuwing | Zichtbaarheid en reflecties van de bestuurder |
| Richtingele eenheid | Achter- of servicegebied | Verkeersrichtingscommunicatie | Controlesequentie en synchronisatie |
Er bestaat niet één configuratie die bij elk voertuig past. De selectie moet beginnen met het zichtbaarheidsprobleem dat moet worden opgelost en vervolgens bepalen welke fysieke opstelling dat probleem het meest effectief kan aanpakken.
Een grote werkwagen kan een verhoogde lichtbalk gebruiken samen met lichtkoppen voor en achter, terwijl een compact servicevoertuig voornamelijk kan vertrouwen op een discrete grille en achtermodules. De belangrijke factor is de dekking, niet alleen de producthoeveelheid.
Hoe moet de kleur van het waarschuwingslicht worden geselecteerd?
De waarschuwingskleur bevat informatie, maar de juiste kleur is afhankelijk van de voertuigrol, het land, het rechtsgebied, de servicecategorie en de toepasselijke regelgeving.
Veel voorkomende waarschuwingskleuren zijn amber, rood en blauw. Verschillende voertuigklassen kunnen ook meerkleurige configuraties gebruiken voor verschillende bedrijfstoestanden. Omdat deze regels kunnen variëren, moet kleur altijd worden behandeld als een regelgevende en functionele beslissing en niet als een puur visuele voorkeur.
Amber waarschuwingssystemen
Amber wordt algemeen geassocieerd met voorzichtigheid, werkactiviteit, werkzaamheden langs de weg, onderhoud, bouw, nutsvoorzieningen, langzaam bewegende apparatuur en andere toepassingen waarbij meer aandacht vereist is.
Rode waarschuwingssystemen
Rood kan een sterke waarschuwingswaarde hebben en kan in verband worden gebracht met bepaalde voertuigfuncties of geautoriseerde servicecategorieën, afhankelijk van het rechtsgebied.
Blauwe waarschuwingssystemen
Blauw is vaak onderworpen aan strengere controles en kan gereserveerd zijn voor bepaalde noodgevallen of geautoriseerde voertuigcategorieën. De geschiktheid ervan moet daarom zorgvuldig worden gecontroleerd voor de bestemmingsmarkt en de rol van het voertuig.
Tweekleurige systemen
Tweekleurige producten kunnen verschillende bedrijfstoestanden ondersteunen. De ene goedgekeurde kleur kan bijvoorbeeld worden geassocieerd met algemene werkactiviteiten, terwijl een andere wordt gebruikt voor een afzonderlijke operationele functie. Controllerlogica moet deze modi duidelijk maken en onbedoelde combinaties voorkomen.
| Kleurstrategie | Potentiële toepassing | Belangrijke overweging |
|---|---|---|
| Amber | Werk, voorzichtigheid, service, activiteiten langs de weg | Gebruikelijk bij werkgerelateerde toepassingen, onderhevig aan lokale regels |
| Rood | Aangewezen waarschuwingsfuncties | Gebruik volgens de voertuig- en jurisdictievereisten |
| Blauw | Gespecialiseerde noodsignalering | Vaak strenger gereguleerd |
| Dubbele kleur | Meerdere operationele statussen | De controllerlogica moet de goedgekeurde modi duidelijk scheiden |
Kleur heeft ook een wisselwerking met de omgeving. Het visuele contrast tussen het waarschuwingssignaal en de achtergrond kan veranderen onder zonlicht, nachtelijke omstandigheden, stadsverlichting, sneeuw, mist of reflecterende oppervlakken.
Waarom zijn optica, flitspatronen en kijkhoeken belangrijk?
De zichtbaarheid van waarschuwingen is sterk afhankelijk van het optische ontwerp. De omringende weggebruiker kan het voertuig van recht vooruit, vanuit een hoek, vanaf de zijkant of van achteren zien. Het waarschuwingssysteem moet daarom betekenisvolle zichtbaarheid bieden in de richtingen die er toe doen.
Straalverdeling
Optische lenzen, reflectoren, LED-opstelling, module-oriëntatie en behuizingsgeometrie bepalen hoe het uitgezonden licht zich verspreidt. Een naar voren gericht licht wordt anders geoptimaliseerd dan een module die bedoeld is om een brede zijdelingse dekking te bieden.
Een praktisch systeem moet onnodige zwakke zones minimaliseren. Daarom moet de lichtverdeling over de relevante kijkhoeken worden beoordeeld, en niet alleen vanuit één voorkeursrichting.
Kijkhoek
De carrosserie van voertuigen kan onverwachte optische obstakels veroorzaken. Een op het rooster gemonteerde eenheid kan heel goed vanaf de voorkant werken, terwijl er vanuit een zijhoek beperkt zicht is. Een dakdrager kan een brede dekking bieden, maar toch gaten in de buurt van het voertuig achterlaten.
Door het voertuig vóór de installatie vanuit meerdere gezichtspunten in kaart te brengen, kunnen deze gebieden zichtbaar worden.
Flitspatronen
Door te knipperen is de waarschuwingsverlichting visueel verschillend van veel gewone voertuiglichten. Verschillende patronen kunnen verschillende bedrijfstoestanden ondersteunen of een grotere visuele scheiding van de achtergrond creëren.
Overmatige patrooncomplexiteit kan echter een ander probleem creëren. Operators kunnen moeite hebben om te onthouden welk patroon overeenkomt met een bepaalde functie. Een kleinere set duidelijk gedefinieerde modi kan vaak praktischer zijn dan een onnodig grote patroonbibliotheek.
Synchronisatie
Wanneer meerdere modules als één systeem werken, heeft synchronisatie invloed op het algehele visuele resultaat. Modules kunnen tegelijkertijd knipperen, afwisselen tussen links en rechts, over het voertuig vegen of in afzonderlijke gesynchroniseerde groepen werken.
Meerdere modules worden samen geactiveerd om een uniforme waarschuwingsgebeurtenis te creëren.
Afzonderlijke groepen worden achtereenvolgens geactiveerd om visuele beweging door het voertuig te creëren.
Lichtactiviteit reist door een gearrangeerde groep en kan richtingsfuncties ondersteunen.
Goedgekeurde patronen kunnen worden geselecteerd op basis van de bedrijfsstatus van het voertuig.
Visuele omstandigheden in de echte wereld
Optische prestaties moeten onder realistische omstandigheden worden overwogen. Fel zonlicht, koplampen, nat wegdek, mist, stof, reflecterende borden, sneeuw en werklampen in de buurt kunnen de manier veranderen waarop waarschuwingssignalen worden waargenomen.
Dit is de reden waarom laboratoriumresultaten alleen niet het hele verhaal vertellen. De uiteindelijke voertuiginstallatie bepaalt of het licht daadwerkelijk in een bruikbare vorm de kijker bereikt.
Waar moeten waarschuwingslichten worden gemonteerd?
De montagepositie heeft directe invloed op het zicht. Het bepaalt de hoogte, zichtlijn, obstakels, kabelgeleiding, mechanische spanning en toegankelijkheid voor onderhoud.
Montage op het dak
Op het dak gemonteerde systemen profiteren van hoogte. Ze kunnen zichtbaar blijven boven veel voertuigconstructies en kunnen een brede voorwaartse, achterwaartse en laterale dekking bieden.
Tegelijkertijd verhoogt de dakinstallatie de blootstelling aan wind, regen, sneeuw, het wassen van voertuigen en accidentele botsingen. Het bevestigingsmateriaal moet daarom geschikt zijn voor de dakconstructie en de gebruiksomgeving van het voertuig.
Montage voorrooster
Op het rooster gemonteerde lichtkoppen kunnen frontale waarschuwingsdekking op een lager niveau bieden en kunnen een aanvulling vormen op een op het dak gemonteerd product. Installatiediepte en optische speling moeten zorgvuldig worden beoordeeld.
Achter montage
Achterwaarschuwingsmodules kunnen met name van belang zijn voor hulpdiensten langs de weg en bedrijfsvoertuigen die langs de openbare weg stoppen of werken. Het is mogelijk dat een achteropkomende bestuurder een voor- of daklicht niet duidelijk kan zien als de carrosserie van het voertuig of nabijgelegen apparatuur het signaal blokkeert.
Zijmontage
Zijmodules kunnen zijdelingse zichtopeningen verkleinen. Dit kan waardevol zijn wanneer voertuigen rond kruispunten, voetgangers, machines of passerend verkeer werken.
Verborgen integratie
Hideaway-modules kunnen een strak uiterlijk behouden en tegelijkertijd waarschuwingsfunctionaliteit bieden. Deze installaties vereisen een zorgvuldige afweging van het omringende materiaal en het optische pad.
| Montagepositie | Belangrijkste zichtbaarheidsrol | Typische uitdaging |
|---|---|---|
| Dak | Verhoogde brede dekking | Windbelasting, hoogte, montagesterkte |
| Grille vooraan | Voorwaartse en diagonale dekking | Obstructie van het lichaam en installatiediepte |
| Achterkant | Volgend verkeer | Deuren, apparatuur, rekken en carrosserie |
| Kant | Laterale dekking | Voertuiggeometrie en module-oriëntatie |
| Vizier | Zicht naar voren in de cabine | Reflecties en zichtbaarheid van de bestuurder |
Een handige ontwerpmethode is het maken van een zichtbaarheidskaart. Markeer de voor-, achter-, zij-, verhoogde en nabije kijkzones van het voertuig en identificeer vervolgens welke gebieden worden geblokkeerd door spiegels, uitrusting, carrosseriepanelen, rails, ladders, rekken of hulpstukken.
Zodra deze hiaten bekend zijn, heeft elke waarschuwingsmodule een duidelijke taak. Deze aanpak is effectiever dan het willekeurig toevoegen van lampen totdat het voertuig voldoende helder lijkt.
Met welke omgevingsomstandigheden moet rekening worden gehouden?
Voertuigwaarschuwingsapparatuur werkt in omgevingen die aanzienlijk zwaarder kunnen zijn dan elektrische toepassingen binnenshuis. Blootstelling buitenshuis kan regen, opspattend water, sneeuw, modder, stof, trillingen, ultraviolette straling, temperatuurveranderingen, schoonmaakmiddelen en mechanische impact omvatten.
Blootstelling aan water
Waarschuwingsproducten voor buitengebruik moeten een behuizingsbescherming hebben die geschikt is voor de beoogde installatie. Water kan binnendringen via naden, connectoren, kabeluitgangen, montage-interfaces of beschadigde afdichtingen.
Installatiekwaliteit maakt deel uit van de waterbeschermingsvergelijking. Een behuizing kan in de fabriek goed worden afgedicht en er kan nog steeds water binnendringen als er tijdens de installatie niet goed wordt omgegaan met de kabelgeleiding, montagegaten of connectorplaatsing.
Stof en modder
Bouw-, landbouw-, mijnbouw-, bosbouw- en industriële voertuigen kunnen werken in omgevingen met stof, modder, zand en fijne deeltjes. Lenzen moeten praktisch te reinigen blijven en de installatie moet onnodig blootgestelde locaties vermijden waar verontreiniging zich kan ophopen.
Trillingen en schokken
Voertuigbewegingen onderwerpen waarschuwingsproducten aan mechanische trillingen. Oneffen wegen, terreingebruik, zwaar materieel en frequente voertuigbewegingen kunnen druk uitoefenen op beugels, bevestigingsmiddelen, printplaten, connectoren en interne componenten.
Temperatuur
Voertuigen mogen in direct zonlicht worden geparkeerd of worden gebruikt tijdens koude winteromstandigheden. Het product moet daarom worden geselecteerd voor het daadwerkelijke bedrijfstemperatuurbereik, vooral wanneer continu of frequent knipperen wordt verwacht.
UV-blootstelling
Lenzen en behuizingen voor buitenshuis kunnen langdurig worden blootgesteld aan ultraviolette straling. Bij de materiaalkeuze moet rekening worden gehouden met de weerstand tegen vergeling, barsten, verbrossing en verlies van optische helderheid in de loop van de tijd.
- Waterbescherming:Zorg ervoor dat de behuizing en installatiemethode overeenkomen met de daadwerkelijke blootstelling.
- Mechanische duurzaamheid:Denk aan trillingen, stoten, schokken en toenemende spanning.
- Thermisch gedrag:Bevestig de werking binnen het verwachte temperatuurbereik.
- UV-bestendigheid:Overweeg langdurige blootstelling aan lenzen en behuizingen buitenshuis.
- Connectorbescherming:Bescherm kabelingangen en elektrische interfaces net zo zorgvuldig als de lampbehuizing.
Milieuclassificaties moeten samen met de uiteindelijke installatie worden geïnterpreteerd. Een productbeoordeling heeft alleen betekenis als de geïnstalleerde configuratie de omstandigheden behoudt waarvoor het product is ontworpen.
Welke invloed hebben elektrische systemen en controllers op de werking?
Moderne waarschuwingssystemen bevatten vaak meerdere lichtkoppen die worden bestuurd als een gecoördineerd netwerk in plaats van één onafhankelijke lamp die op een schakelaar is aangesloten.
Compatibiliteit met spanning
Elektrische systemen van voertuigen variëren per toepassing. De waarschuwingsapparatuur moet daarom worden afgestemd op de nominale spanning en het werkbereik van het voertuig.
De spanningscompatibiliteit moet vóór de installatie worden gecontroleerd en mag niet worden afgeleid uit de voertuigcategorie.
Circuitbeveiliging
De juiste bedrading, zekeringen, aarding, kabelafmetingen, connectorkeuze en circuitbescherming zijn belangrijk voor een veilige elektrische integratie.
Het bedradingssysteem moet ook worden beschermd tegen slijtage, overmatige hitte, bewegende componenten, blootstelling aan water en mechanische spanning.
Controllerfuncties
Afhankelijk van het productontwerp kan een controller flitspatronen, synchronisatie, kleurmodi, richtingssequenties, stroomschakeling of meerdere groepen lichtmodules beheren.
| Controlefunctie | Doel | Praktische vereiste |
|---|---|---|
| Vermogensregeling | Schakel het waarschuwingssysteem in of uit | Duidelijke operatoridentificatie |
| Patroon selectie | Selecteer goedgekeurd flitsgedrag | Eenvoudige en logische modusindeling |
| Kleurcontrole | Wijzig de goedgekeurde bedrijfskleur of -modus | Voorkom onbedoelde ongepaste combinaties |
| Richtingele controle | Maak links-, rechts- of middenreeksen | Duidelijke relatie tussen input en output |
| Synchronisatie | Coördineer meerdere modules | Stabiele timing in het hele systeem |
Eenvoudige bediening is vaak praktischer
Een bedieningspaneel met veel knoppen is niet automatisch beter. Bestuurders moeten mogelijk waarschuwingsfuncties activeren terwijl ze handschoenen dragen, 's nachts werken of zich concentreren op de bediening van het voertuig.
Duidelijk gelabelde bedieningselementen en logische groepering kunnen het systeem gemakkelijker te gebruiken maken onder reële bedrijfsomstandigheden.
Toegang tot diensten
De controller moet worden beschermd tegen onnodige hitte, water en schokken, terwijl hij toegankelijk moet blijven voor onderhoud. Kabelbomen moeten worden geëtiketteerd, zodat technici modules en circuits kunnen identificeren zonder onnodige demontage.
Hoe kunnen waarschuwingssystemen in verschillende voertuigen worden geïntegreerd?
Elk voertuig vertoont een ander waarschuwingsprobleem. Lichaamsafmetingen, uitrusting, werksnelheid, werkomgeving en wettelijke vereisten kunnen de juiste configuratie aanzienlijk veranderen.
Mogelijk zijn gecoördineerde waarschuwingsdekking, snelle modusselectie, gecontroleerde flitspatronen en sterke zichtbaarheid vanuit meerdere richtingen vereist.
Vereisen vaak waarschuwingsdekking rond grote apparatuurconstructies en bescherming tegen stof, trillingen, modder en fysieke impact.
Kan regelmatig stoppen langs wegen of infrastructuur, waardoor herkenning aan de achterkant en zijkant belangrijk is.
Kan worden gebruikt rond grote aanbouwdelen en in veranderende lichtomstandigheden, wat een doordachte plaatsing en een duurzame constructie vereist.
Kan te maken krijgen met takken, oneffen terrein, stof, trillingen en omstandigheden met weinig licht die extra eisen stellen aan de montage en het ontwerp van de behuizing.
Werkt vaak dicht bij bewegend verkeer, waardoor snelle herkenning vanuit naderende en passerende richtingen bijzonder belangrijk is.
Wagenparkvoertuigen
Vloten kunnen verschillende voertuigmodellen bevatten met verschillende daken, roosters, elektrische systemen en carrosserieafmetingen. Een gestandaardiseerde waarschuwingsstrategie moet daarom gemeenschappelijke functionele eisen definiëren, terwijl de fysieke configuraties zich aan elk voertuig kunnen aanpassen.
Bouw en zwaar materieel
Zwaar materieel kan grote blinde gebieden hebben. Waarschuwingsmodules moeten mogelijk boven cabines, rond machinecarrosserieën of in de buurt van achterconstructies worden geplaatst. Het montagemateriaal moet worden geselecteerd op basis van de trillingen en bewegingen die met de machine gepaard gaan.
Landbouwtoepassingen
Landbouwmachines kunnen de overgang maken tussen veldwerk en reizen over de weg. Waarschuwingsapparatuur moet daarom mogelijk zichtbaar blijven rond grote aanbouwdelen en bewegende onderdelen, terwijl ze stof, modder, zonlicht, vocht en lange bedrijfsperioden moeten overleven.
Speciale voertuigen
Service-, bergings-, transport- en gemeentelijke voertuigen vereisen mogelijk een op maat gemaakte combinatie van lichtbalken, bakens, lichtkoppen, richtingssystemen en controllers. In dergelijke gevallen is toepassingsspecifieke integratie doorgaans geschikter dan te vertrouwen op één generiek productarrangement.
Voor al deze toepassingen begint het beste systeem met het bedrijfsscenario van het voertuig en niet met een productcatalogus.
Hoe moeten naleving en testen worden geëvalueerd?
Voertuigwaarschuwingsapparatuur kan onderworpen zijn aan marktspecifieke regelgeving, fotometrische vereisten, vereisten voor elektromagnetische compatibiliteit, milieutests en regels voor voertuigcategorieën.
Termen en normen die op technische documenten voorkomen, moeten daarom zorgvuldig worden geïnterpreteerd. Een specifieke aanduiding kan betrekking hebben op optische prestaties, elektromagnetische compatibiliteit of een ander deel van de productvereisten. Verschillende benamingen mogen niet als onderling uitwisselbaar worden beschouwd.
Fotometrisch testen
Fotometrische evaluatie onderzoekt optisch gedrag en kan output, distributie, kleur en zichtbaarheid over gedefinieerde hoeken omvatten, afhankelijk van de toepasselijke vereiste.
Trillingstesten
Voertuigverlichting wordt voortdurend blootgesteld aan trillingen. Testen kunnen helpen bij het evalueren van de duurzaamheid van de behuizing, montagestructuur, elektrische verbindingen, printplaten, optische componenten en interne samenstellingen.
Water- en indringingstests
Waarschuwingsapparatuur voor buitengebruik moet worden beoordeeld op de relevante blootstelling van het milieu. De noodzakelijke bescherming is afhankelijk van de plaats van installatie en de te verwachten omstandigheden tijdens het gebruik.
Evaluatie van corrosie
Strooizout, vocht, water en industriële verontreinigingen kunnen metalen oppervlakken, coatings, bevestigingsmiddelen en montageconstructies aantasten. Corrosietests kunnen helpen bij het identificeren van zwakke punten in materialen en oppervlaktebehandeling.
Elektromagnetische compatibiliteit
Waarschuwingsapparatuur werkt naast radio's, navigatiesystemen, regelmodules, motorelektronica, sensoren en andere voertuigsystemen. Elektromagnetische compatibiliteit is daarom een belangrijke overweging bij geïntegreerde voertuigelektronica.
| Testgebied | Primaire focus | Waarom het ertoe doet |
|---|---|---|
| Fotometrisch | Optische uitvoer en distributie | Helpt de zichtbaarheid te verifiëren en gedrag te signaleren |
| Trillingen | Mechanische duurzaamheid | Simuleert spanningen door voertuigbewegingen |
| Binnendringen van water | Bescherming van de behuizing | Belangrijk voor buiten- en opbouwmontage |
| Corrosie | Materiaal- en afwerkingsweerstand | Relevant voor zout-, vocht- en industriële omgevingen |
| EMC | Elektrische compatibiliteit | Ondersteunt een stabiele werking naast andere voertuigelektronica |
Naleving moet ook op configuratieniveau worden overwogen. Een testresultaat kan van toepassing zijn op een bepaalde productopstelling, kleur, montagerichting of bedrijfsmodus. Technische documentatie moet deze voorwaarden duidelijk maken.
Wat zijn de meest voorkomende selectiefouten?
Veel problemen met het waarschuwingssysteem ontstaan tijdens de selectie en niet na de installatie. De meest voorkomende fouten zijn het focussen op uiterlijk of helderheid, terwijl de geometrie van het voertuig, wettelijke vereisten, blootstelling aan het milieu of de besturingsarchitectuur over het hoofd worden gezien.
- Alleen kiezen op helderheid:Output alleen bepaalt niet de bruikbare dekking.
- Montagepositie negeren:Carrosserie of uitrusting kan een goed ontworpen lamp blokkeren.
- Een ongepaste kleur gebruiken:Kleurvereisten variëren per toepassing en rechtsgebied.
- De controller negeren:Meerdere lichtmodules hebben een gecoördineerde bedieningslogica nodig.
- Blootstelling aan het milieu overzien:Stof, modder, zout, trillingen en temperatuur beïnvloeden de productkeuze.
- Servicetoegang blokkeren:Verborgen apparatuur wordt lastig te inspecteren en te vervangen.
- Incompatibele componenten mengen:Spanning, connectoren, controllerarchitectuur en montageafmetingen moeten overeenkomen.
- Te veel modules toevoegen:Meer producten lossen een slechte zichtbaarheidsstrategie niet automatisch op.
Het probleem met alleen helderheid
Een waarschuwingssysteem dat er vanuit één richting extreem helder uitziet, kan nog steeds een zwakke dekking aan de zijkant of achterkant produceren. Er moet daarom rekening worden gehouden met de volledige kijkenvelop.
Het one-product-fits-all-probleem
Een lichtbalk op het dak die goed werkt op één vrachtwagen, is mogelijk niet geschikt voor een compact servicevoertuig. Op dezelfde manier kan een grille-verlichtingskop ideaal zijn voor de ene lichaamsvorm en slecht geschikt voor de andere.
Het juridische kleurprobleem
De kleur moet vóór installatie worden bevestigd voor de bestemmingsmarkt en de voertuigrol. Als een product fysiek in staat is een specifieke kleur te produceren, betekent dit niet automatisch dat die kleur voor elke toepassing geschikt is.
Het onderhoudsprobleem
Waarschuwingssystemen worden vaak op lastige locaties geïnstalleerd, omdat de meest zichtbare montagepunten niet altijd het gemakkelijkst te onderhouden zijn. Bij de installatie moet de zichtbaarheid in evenwicht worden gebracht met redelijke toegang voor inspectie, reiniging en vervanging.
Hoe kunnen fabrikanten de systeembetrouwbaarheid verbeteren?
Betrouwbare waarschuwingsapparatuur is afhankelijk van de gecoördineerde kwaliteit van LED's, printplaten, optische lenzen, behuizingen, afdichtingen, connectoren, bedrading, bevestigingsmateriaal en controllercomponenten.
Optische montagecontrole
De positionering van de zender en de uitlijning van de lens kunnen de optische uniformiteit beïnvloeden. Wanneer meerdere modules naast elkaar worden geïnstalleerd, kunnen kleine verschillen in optisch gedrag beter zichtbaar worden.
Controle elektrische montage
Bedrading, soldeerverbindingen, connectoren, circuitbeschermingscomponenten en printplaten moeten worden geassembleerd volgens gecontroleerde productieprocedures.
Mechanische montagecontrole
Bevestigingsmiddelen, beugels, afdichtingen, kabeluitgangen en lensinterfaces moeten consistent worden geïnstalleerd. Voertuigtrillingen veroorzaken herhaalde mechanische belasting op deze componenten.
Procesinspectie
Kwaliteitsinspectie is sterker wanneer deze wordt verspreid over de hele productie, in plaats van beperkt te blijven tot een laatste cosmetische controle.
- Inspecteer binnenkomende componenten:Controleer kritische LED's, elektronica, lenzen, behuizingen, afdichtingen en connectoren.
- Besturingseenheid:Gebruik herhaalbare procedures voor bedrading, solderen, afdichten, bevestigen en lensinstallatie.
- Controleer optisch gedrag:Controleer goedgekeurde lichtpatronen en optische output.
- Evalueer de omgevingsweerstand:Voer relevante water-, trillings-, corrosie- en temperatuurtests uit.
- Controleer de werking van de controller:Bevestig patronen, kleuren, synchronisatie en richtingsfuncties.
- Inspecteer het voltooide geheel:Controleer connectoren, montagepunten, staat van de lens, kwaliteit van de behuizing en labels.
Waarom consistentie belangrijk is bij wagenparktoepassingen
Een wagenpark kan tientallen of honderden waarschuwingsmodules op verschillende voertuigplatforms installeren. Consistent optisch gedrag, controllerlogica, connectoren, montagemethoden en documentatie kunnen installatie en onderhoud veel eenvoudiger maken.
Documentatie als onderdeel van kwaliteit
Technische tekeningen, bedradingsschema's, installatie-instructies, controllerinformatie en inspectiegegevens helpen een duidelijk verband te leggen tussen productie en voertuigintegratie.
Goede documentatie ondersteunt ook toekomstig onderhoud. Een technicus moet in staat zijn om te identificeren welke module op welke controlleruitgang is aangesloten en de beoogde bedrijfsmodus te begrijpen zonder het hele voertuig te reverse-engineeren.
Wat moet een praktische technische specificatie bevatten?
Een praktische technische specificatie verandert een algemene vereiste voor waarschuwingslichten in een configuratie die ontwerpers, fabrikanten, installateurs en operators consistent kunnen begrijpen.
| Specificatiegebied | Informatie om te definiëren | Waarom het ertoe doet |
|---|---|---|
| Voertuigrol | Noodsituaties, bouw, nutsvoorzieningen, landbouw, transport, dienstverlening of speciaal gebruik | Bepaalt de operationele context |
| Configuratie | Lichtbalk, baken, lichtkop, schuilplaats, vizier, richtingssysteem | Bepaalt de fysieke en optische integratie |
| Kleur | Goedgekeurde waarschuwingskleur of combinatie | Verbindt het systeem met applicatievereisten |
| Spanning | Elektrische architectuur en actieradius van voertuigen | Voorkomt elektrische mismatch |
| Controle | Patronen, synchronisatie, directionele modi, kleurcontrole | Definieert systeemgedrag |
| Montage | Dak, grille, achterkant, zijkant, vizier, verborgen montage | Bepaalt de zichtbaarheid en installatievereisten |
| Omgeving | Water, stof, trillingen, temperatuur, UV, corrosie | Stemt de constructie af op de bedrijfsomstandigheden |
| Testen | Toepasselijke markt- en producttestvereisten | Biedt een duidelijke technische basis voor evaluatie |
Definieer eerst het voertuig
Voertuigafmetingen, dakconstructie, carrosseriepanelen, roosters, uitrustingsrekken, spiegels, deuren, aanbouwdelen en bestaande verlichting moeten in kaart worden gebracht voordat de waarschuwingslay-out wordt afgerond.
Definieer de werkelijke bedrijfsomstandigheden
De specificatie moet aangeven waar en wanneer het systeem zal worden gebruikt. Voor werk langs de weg, 's nachts in de bouw, noodhulp, veldwerk in de landbouw, magazijnterreinen en gemeentelijke diensten kunnen heel verschillende waarschuwingsstrategieën nodig zijn.
Zichtzones definiëren
In plaats van alleen maar te vermelden hoeveel lampen er nodig zijn, geeft u aan welke richtingen zichtbaar moeten blijven. Een technisch plan kan de dekkingsvereisten voor de voor-, achter-, laterale, verhoogde en korte afstand identificeren.
Definieer elektrische architectuur
Spanning, stroomvereisten, connectortype, locatie van de controller, circuitbescherming, kabelgeleiding en aarding moeten worden geïdentificeerd voordat de productie of voertuigconversie begint.
Servicevereisten definiëren
Waarschuwingsapparatuur moet praktisch te reinigen, inspecteren, afstellen en vervangen zijn. De technische specificatie moet daarom waar nodig servicetoegang en installatiedetails omvatten.
Identificeer waar naderend verkeer, voetgangers en werknemers het voertuig moeten zien.
Identificeer fysieke bevestigingspunten, obstakels, carrosserie en beschikbare ruimte.
Identificeer de voeding, locatie van de controller, kabelroutes, bescherming en servicetoegang.
Identificeer hoe het product zal worden gereinigd, geïnspecteerd, afgesteld en vervangen.
Een praktische selectieworkflow
- Voertuigfunctie definiëren:Bepaal de reden waarom aanvullende visuele waarschuwing nodig is.
- Routebeschrijving kaart bekijken:Identificeer de zichtbaarheidsbehoeften aan de voor-, achterkant, zijkant, hoogte en dichtbij.
- Identificeer obstakels:Controleer carrosserie, rekken, spiegels, gereedschappen, aanbouwdelen en uitrusting.
- Selecteer de fysieke configuratie:Kies de juiste combinatie van balken, bakens en verlichtingskoppen.
- Bevestig kleur en patronen:Selecteer goedgekeurde bedrijfsmodi voor de bestemming en voertuigrol.
- Bevestig elektrische compatibiliteit:Controleer spanning, bedrading, connectoren, controllerfuncties en circuitbeveiliging.
- Bevestig milieuvereisten:Stem de apparatuur af op blootstelling aan water, stof, trillingen, UV en temperatuur.
- Documentatie beoordelen:Zorg ervoor dat producttekeningen, bedradingsinformatie, montagedetails en testdocumentatie overeenkomen met de uiteindelijke configuratie.
Deze workflow houdt de productselectie gekoppeld aan de daadwerkelijke voertuigvereisten. Het biedt ook een duidelijkere basis voor de communicatie tussen voertuigfabrikanten, wagenparkbeheerders, integrators, inkoopteams en installatietechnici.
Veelgestelde vragen
Waar worden LED-waarschuwingslichten voornamelijk voor gebruikt?
Ze worden gebruikt om de zichtbaarheid van voertuigen te vergroten en speciale bedrijfsomstandigheden te communiceren, zoals noodhulp, werkzaamheden langs de weg, bouwwerkzaamheden, onderhoud, nutsvoorzieningen, verkeerscontrole of andere activiteiten waarvoor extra bewustzijn vereist is.
Zijn alle waarschuwingslichtkleuren geschikt voor elk voertuig?
Nee. De kleuren van waarschuwingslichten kunnen worden geregeld op basis van land, rechtsgebied, voertuigcategorie en servicetype. De bestemmingsmarkt en de beoogde voertuigfunctie moeten worden bevestigd voordat een kleur wordt gespecificeerd.
Wat is het verschil tussen een lichtbalk en een lichtkop?
Een lichtbalk is over het algemeen een groter geheel met meerdere modules, dat vaak op het dak van een voertuig wordt geïnstalleerd voor een brede dekking. Een lichtkop is een kleinere individuele module die over de voorkant, achterkant, zijkant of andere lichaamsdelen kan worden verdeeld.
Waarom zou een voertuig meerdere kleine modules gebruiken in plaats van één grote lichtbalk?
Gedistribueerde modules kunnen zichtbaarheidslacunes opvullen die worden veroorzaakt door carrosserie, uitrusting of voertuiggeometrie. Ze kunnen het ook gemakkelijker maken om waarschuwingsfuncties te integreren in gebieden waar een grote dakconstructie niet praktisch is.
Betekent een hogere helderheid altijd betere waarschuwingsprestaties?
Nee. Nuttige waarschuwingsprestaties zijn ook afhankelijk van de optische distributie, kijkhoek, montagepositie, achtergrondverlichting, weer, voertuiggeometrie en flitsgedrag.
Waar moet een waarschuwingslicht worden geïnstalleerd?
De juiste positie is afhankelijk van het voertuig en de richtingen waaruit het moet worden herkend. Dak-, grille-, achterkant-, zijkant-, vizier- en verborgen posities hebben allemaal verschillende voordelen en beperkingen.
Waar moet bij bouwvoertuigen rekening mee worden gehouden?
Belangrijke overwegingen zijn onder meer trillingen, stof, modder, blootstelling aan schokken, beweging van de apparatuur, montagesterkte, zicht rond grote machineconstructies, bescherming van bedrading en toegang voor onderhoud.
Hoe belangrijk is de controleur?
De controller kan meerdere modules coördineren en goedgekeurde flitspatronen, synchronisatie, richtingssequenties, kleurmodi en schakelfuncties beheren. Het is een belangrijk onderdeel van het algemene waarschuwingssysteem.
Waarom is milieubescherming belangrijk?
Op een voertuig gemonteerde producten kunnen te maken krijgen met regen, opspattend water, stof, modder, zout, trillingen, blootstelling aan UV-straling en temperatuurveranderingen. De behuizing, lens, elektrische aansluitingen, bevestigingsmateriaal en installatiemethode moeten allemaal geschikt zijn voor de feitelijke omgeving.
Aan welke soorten tests moet worden gedacht?
Afhankelijk van de toepassing en de markt kunnen relevante evaluaties fotometrische tests, trillingstests, tests op het binnendringen van water, corrosiebeoordeling, temperatuurevaluatie, elektrische tests en tests op elektromagnetische compatibiliteit omvatten.
Kunnen waarschuwingssystemen worden aangepast voor verschillende voertuigmodellen?
Ja. Aanpassing kan betrekking hebben op modulegrootte, montagebeugels, kabellengtes, connectoren, controllerlogica, flitspatronen, kleurencombinaties en fysieke installatievoorzieningen.
Hoe kan een wagenpark waarschuwingssystemen voor verschillende voertuigen standaardiseren?
Een wagenpark kan gemeenschappelijke vereisten vaststellen voor goedgekeurde kleuren, bedieningspatronen, controllerlogica, bedradingspraktijken, connectoren, milieubescherming en inspectieprocedures, terwijl de fysieke montageconfiguratie per voertuigmodel kan variëren.
Wat is de belangrijkste factor bij de keuze voor een waarschuwingssysteem?
De belangrijkste factor is of het complete systeem de bedrijfstoestand van het voertuig duidelijk communiceert onder de omstandigheden waarin het voertuig daadwerkelijk zal werken. Dat vereist dat de toepassing, kijkhoeken, montage, optica, kleur, besturing, elektrische compatibiliteit, milieubescherming en toepasselijke vereisten samen worden overwogen.
Hoe kan een beter waarschuwingsontwerp zorgen voor duidelijkere voertuigcommunicatie?
Effectieve voertuigwaarschuwingsverlichting is het resultaat van gecoördineerde engineering en niet van één enkele specificatie. LED-technologie biedt een flexibele basis, maar de uiteindelijke prestaties zijn afhankelijk van het optische ontwerp, de kleur, het flitsgedrag, de montagepositie, de besturingslogica, de elektrische integratie, de bescherming van de omgeving en het voertuig zelf.
Een servicetruck langs de weg heeft mogelijk een sterke achter- en zijdelingse herkenning nodig wanneer hij naast het verkeer stilstaat. Een bouwmachine heeft mogelijk een verhoogde dekking rondom een grote constructie nodig. Bij landbouwmachines kan waarschuwingszicht rondom uitrustingsstukken nodig zijn tijdens het werken bij wisselend weer. Een hulpverleningsvoertuig kan meerdere gecoördineerde modules met duidelijk gedefinieerde bedrijfsmodi nodig hebben.
Deze scenario's laten zien waarom waarschuwingsapparatuur als systeem moet worden gepland. Elke module moet een reden hebben om geïnstalleerd te worden. Elke montagepositie moet voldoen aan een zichtbaarheidseis. Elke controllerfunctie moet overeenkomen met een operationele behoefte.
Voor wagenparkbeheerders en voertuigintegrators maakt deze aanpak de standaardisatie ook eenvoudiger. Er kunnen gemeenschappelijke eisen worden vastgesteld voor kleuren, patronen, controllers, bedrading, montagemethoden, milieubescherming en inspectie, terwijl elk voertuigplatform toch een configuratie kan gebruiken die geschikt is voor zijn eigen carrosseriestructuur.
Voor fabrikanten ondersteunt hetzelfde principe nuttiger maatwerk. In plaats van componenten te veranderen zonder een gedefinieerd doel, kan een systeem op maat worden ontwikkeld rond een specifieke voertuigrol, montagevereiste, zichtzone, omgevingsconditie of besturingsarchitectuur.
Uiteindelijk goed ontworpenLED-waarschuwingslichtenmoet een voertuig gemakkelijker te herkennen en de bedrijfstoestand ervan gemakkelijker te begrijpen maken. Het doel is geen visuele overdaad. Het doel is betrouwbare, duidelijke en goed gecontroleerde communicatie tussen het voertuig en de mensen eromheen.
Heeft u een voertuigspecifieke waarschuwingsverlichtingsconfiguratie nodig?
NOVAbiedt voertuigwaarschuwingsverlichtingsoplossingen voor verschillende bedrijfsomgevingen, voertuigconstructies, montagevereisten, besturingssystemen en toepassingsscenario's. Voor een configuratie die is afgestemd op uw projectvereisten,neem contact met ons opom de technische details te bespreken.
